进口电动V型球阀

产品型号:

产品描述:

电动V型球阀概述电子式电动V型调节球阀(电动V型球阀)是一种旋转型调节阀门,为电动单元组合仪表中执行单元,可实现比例调节。调节球阀阀体流道阻力小,流量系数大,1/4球面V形开口阀芯提供近似等百分比流量特性,并具有剪切功能可控制带有纤维和颗粒···

产品特点:

立即咨询咨询热线:17750010617



电动V型球阀概述

电子式电动V型调节球阀(电动V型球阀)是一种旋转型调节阀门,为电动单元组合仪表中执行单元,可实现比例调节。调节球阀阀体流道阻力小,流量系数大,1/4球面V形开口阀芯提供近似等百分比流量特性,并具有剪切功能可控制带有纤维和颗粒的粘性介质。调节球阀配用接收ON-OFF或4-20mADC或1~5VDC的信号进行比例动作的小型、坚固、高精度的执行机构,动作灵敏,并采用转角直接指示和反馈,广泛应用于石油,化工,造纸,冶金,污水处理等生产部门的气体,蒸汽,液体输送管道中介质流量调节和切断,以达到生产过程按一定的规范进行。

V型球阀是一种直角回转的控制阀,主要作调节使用,也可作开关阀使用。V型阀阀芯设计成带有特殊形状的V型缺口,具有很大的剪切力及自洁功能,尤其适用于含纤维或有微小固体颗粒的介质的控制,因此广泛用于造纸、化工、石油、化纤、电力、冶金、制药、环保等工业部门的自控系统。

电动V型球阀参数

阀体参数执行器参数
公称通径:DN25-DN500执行器形式:精小型、QT电子式、防爆型
公称压力:1.6Mpa-10Mpa(150LB-600LB)作用方式:正作用、反作用
适用介质:水、油品、气体环境温度:-25℃~55℃
适用温度:-40℃~425℃环境湿度:10~90%RH
连接方式:对夹法兰,法兰连接电源电压:110/220V AC;380/440V AC;50/60Hz
流量特性:等百分比流量特性输入信号:4-20mADC或1~5VDC
密封等级: V级/硬密封、Ⅵ级/软密封输出信号:4-20mADC
阀体材质:铸钢WCB、不锈钢CF8/CF8M行程:90°~120°/±10°
球体材质:不锈钢304/316动作时间:15s-120s
阀座材质:304/316+STL硬密封、304/316+PTFE软密封绝缘电阻:100MΩ(500VDC)
法兰标准:GB/T 9113.1、HG/T 20592、ASME B16.5外壳防护:IP55;IP68
结构长度:ANSI/ISA S75.04-1995、DIN/IEC 534-3-2防爆等级:Exd II BT4;Exd II CT6
试验标准:GB/T 4213电机保护:过热保护器(自动恢复型)
压力温度额定值:GB/T 12224-2007、ASME B16.334手动控制:可拆卸扳手/手轮


电动V型球阀特点

①由于V型开口与阀座之间的剪切作用力,及阀内腔流道的光滑圆整,介质不易积存于内腔,适合于带纤维及固体颗料介质的系统控制;
②阀体整体式结构:对夹式和法兰式V型球阀阀体都是整体侧装式结构,结构刚性强,不容易引起变形和外泄;
③上下自润滑轴承:阀体内装有上下自润滑轴承,与阀杆接触面积大,承载能力高,磨擦系数小,使阀门的扭矩减少;
④小流量精确控制:通过对小口径阀芯特殊V型开口的加工,可实现小Cv值精确控制;
⑤经济实用性:阀体重量轻,阀杆扭矩小,配用气动或电动执行器相应规格小,与其它类型的调节阀相比,性价比高;
⑥阀座可根据介质和工况的需要,选金属硬密封或PTFE软密封:金属硬密封阀座密封表面堆焊硬质合金,球面镀硬铬或喷焊、离子氮化等硬化处理,使密封面使用寿命增强,耐温提高;软密封PTFE阀座或增强PTFE阀座密封性好耐腐蚀,适应范围广。

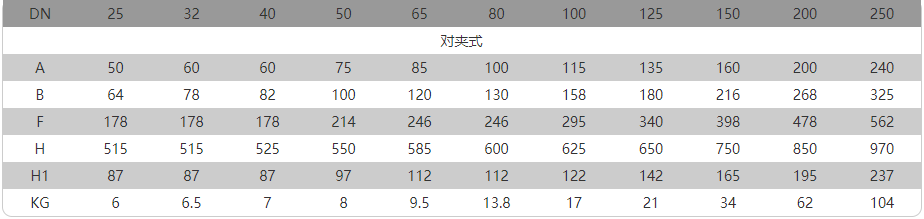

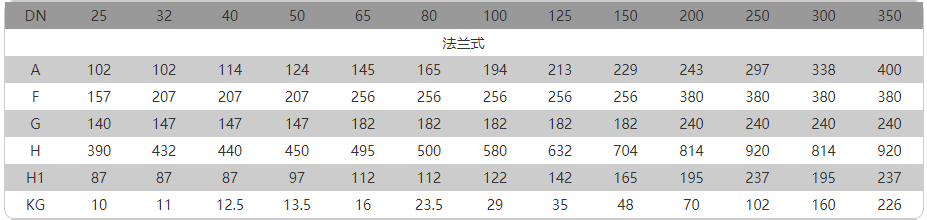

电动V型球阀尺寸






电动V型球阀概述

电子式电动V型调节球阀(电动V型球阀)是一种旋转型调节阀门,为电动单元组合仪表中执行单元,可实现比例调节。调节球阀阀体流道阻力小,流量系数大,1/4球面V形开口阀芯提供近似等百分比流量特性,并具有剪切功能可控制带有纤维和颗粒的粘性介质。调节球阀配用接收ON-OFF或4-20mADC或1~5VDC的信号进行比例动作的小型、坚固、高精度的执行机构,动作灵敏,并采用转角直接指示和反馈,广泛应用于石油,化工,造纸,冶金,污水处理等生产部门的气体,蒸汽,液体输送管道中介质流量调节和切断,以达到生产过程按一定的规范进行。

V型球阀是一种直角回转的控制阀,主要作调节使用,也可作开关阀使用。V型阀阀芯设计成带有特殊形状的V型缺口,具有很大的剪切力及自洁功能,尤其适用于含纤维或有微小固体颗粒的介质的控制,因此广泛用于造纸、化工、石油、化纤、电力、冶金、制药、环保等工业部门的自控系统。

电动V型球阀参数

阀体参数执行器参数
公称通径:DN25-DN500执行器形式:精小型、QT电子式、防爆型
公称压力:1.6Mpa-10Mpa(150LB-600LB)作用方式:正作用、反作用
适用介质:水、油品、气体环境温度:-25℃~55℃
适用温度:-40℃~425℃环境湿度:10~90%RH
连接方式:对夹法兰,法兰连接电源电压:110/220V AC;380/440V AC;50/60Hz
流量特性:等百分比流量特性输入信号:4-20mADC或1~5VDC
密封等级: V级/硬密封、Ⅵ级/软密封输出信号:4-20mADC
阀体材质:铸钢WCB、不锈钢CF8/CF8M行程:90°~120°/±10°
球体材质:不锈钢304/316动作时间:15s-120s
阀座材质:304/316+STL硬密封、304/316+PTFE软密封绝缘电阻:100MΩ(500VDC)
法兰标准:GB/T 9113.1、HG/T 20592、ASME B16.5外壳防护:IP55;IP68
结构长度:ANSI/ISA S75.04-1995、DIN/IEC 534-3-2防爆等级:Exd II BT4;Exd II CT6
试验标准:GB/T 4213电机保护:过热保护器(自动恢复型)
压力温度额定值:GB/T 12224-2007、ASME B16.334手动控制:可拆卸扳手/手轮


电动V型球阀特点

①由于V型开口与阀座之间的剪切作用力,及阀内腔流道的光滑圆整,介质不易积存于内腔,适合于带纤维及固体颗料介质的系统控制;
②阀体整体式结构:对夹式和法兰式V型球阀阀体都是整体侧装式结构,结构刚性强,不容易引起变形和外泄;
③上下自润滑轴承:阀体内装有上下自润滑轴承,与阀杆接触面积大,承载能力高,磨擦系数小,使阀门的扭矩减少;
④小流量精确控制:通过对小口径阀芯特殊V型开口的加工,可实现小Cv值精确控制;
⑤经济实用性:阀体重量轻,阀杆扭矩小,配用气动或电动执行器相应规格小,与其它类型的调节阀相比,性价比高;
⑥阀座可根据介质和工况的需要,选金属硬密封或PTFE软密封:金属硬密封阀座密封表面堆焊硬质合金,球面镀硬铬或喷焊、离子氮化等硬化处理,使密封面使用寿命增强,耐温提高;软密封PTFE阀座或增强PTFE阀座密封性好耐腐蚀,适应范围广。

电动V型球阀尺寸
