进口立式管道离心泵

产品型号:

产品描述:

FEBOK INDUSTRIAL GROUP 美国费博克工业集团产品用途:广泛应用于石油、化工、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体,尤其适用于高温、强碱、有机容···

产品特点:

立即咨询咨询热线:17750010617

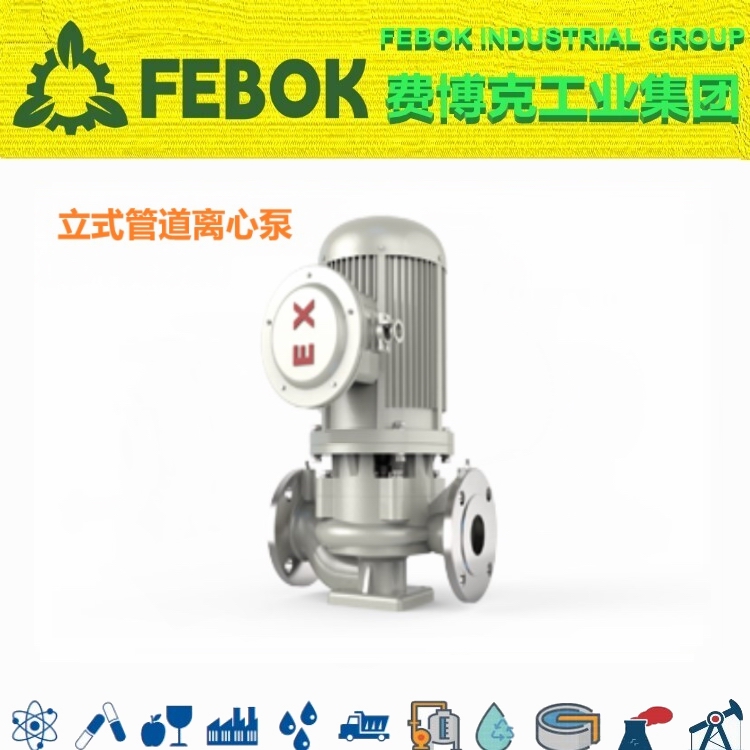

立式管道离心泵


一、产品简介:


产品概述:

TL产品FEBOK INDUSTRIAL GROUP 美国费博克工业集团执行GB5656-1994《离心泵技术条件(II)类》标准。采用CFD计算流体动力学,分析计算出泵内压力分布和速度分布关系、优化泵的流道设计,确保泵有高效的水力形线,提高了泵的效率,采用先进的双节流环平衡法,轴向力平衡效果好,有效减少电机故障率,提高运行可靠性;平衡精度高,广泛适用于石油、化工、纺织印染、制药、食品、冶金、电站等输送腐蚀性介质及有特殊要求的介质。

产品优点:

1.TL不锈钢立式管道离心泵是按GB5656-1994的工艺设计制造,采用CFD计算流体动力学,分析计算出泵内压力分布和速度分布关系、优化泵的流道设计,确保泵有高效的水力形线,提高了泵的效率。

2. 泵的过流部件如泵体、叶轮、泵盖、密封环等,采用硅融胶精密铸造,流道尺寸稳定,铸件成型后采用酸洗工艺去处铸件表面残留的附着物,保留金属本质,不会因铸造附着物而影响输送的介质。

3.采用普通型和硬质合金耐腐耐磨型优质机械密封,出厂时作严格的密封试验,保证了密封的可靠性。

4.轴联后拉式设计,进出口口径相同且在一条直线上,无需拆卸管道,维修方便;

5.无需独立润滑和冷却水,降低了能耗。

6.立式安装,结构紧凑、占地面积小,振动小,噪音低,运行平稳

7.采用先进的双节流环平衡法,轴向力平衡效果好,有效减少电机故障率,提高运行可靠性;平衡精度高,叶轮部件动平衡精度为G1.0级。

产品用途:

广泛应用于石油、化工、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体,尤其适用于高温、强碱、有机容剂和贵重液体的输送。

性能范围:设计压力:1.6Mpa、流量:2-200m3/h、扬程:20-125m、功率:0.55-90kw

适用温度:-20~120℃,采用新型材料耐温可达180℃;

注意事项:当介质比重大于1.3mg/cm3时订货时应说明,禁止空运转,禁止输送含有颗粒或有结晶的介质。


型号意义TL50-125

T企业代号

L立式

50进口口径80mm

125叶轮名义直径

名称:TL立式管道离心泵/IHG立式离心泵/ IHG水泵/ ISG离心泵/离心泵/管道离心泵

输送介质:输送低温度或高温液体、中性或有腐蚀性液体

适用行业:石油,化工,冶炼,煤化工,废水,环保,海化淡化

产品特点:底脚支撑,增压

结构形式:国标、立式、泵与电机直连

口径:25~300mm

流量:~800 m3/h

扬程:~125m

转速:1450/2900r/min

工作温度:-20~+120℃

压力等级:1.6Mpa

功率:~132KW

材料:304、304L、316、316L、2205、HC276、TA2

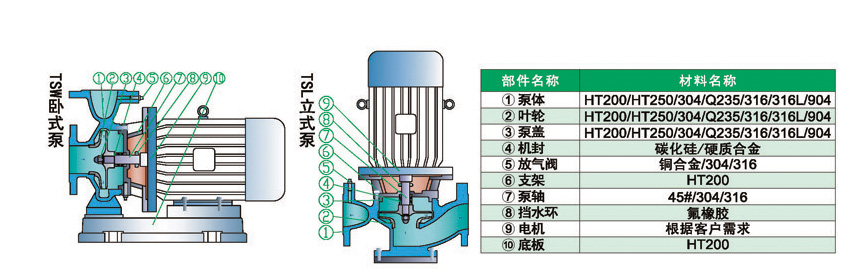

二、结构图:

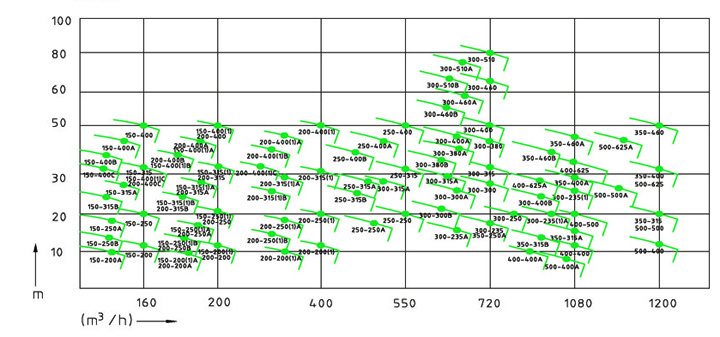

三、性能曲线图:

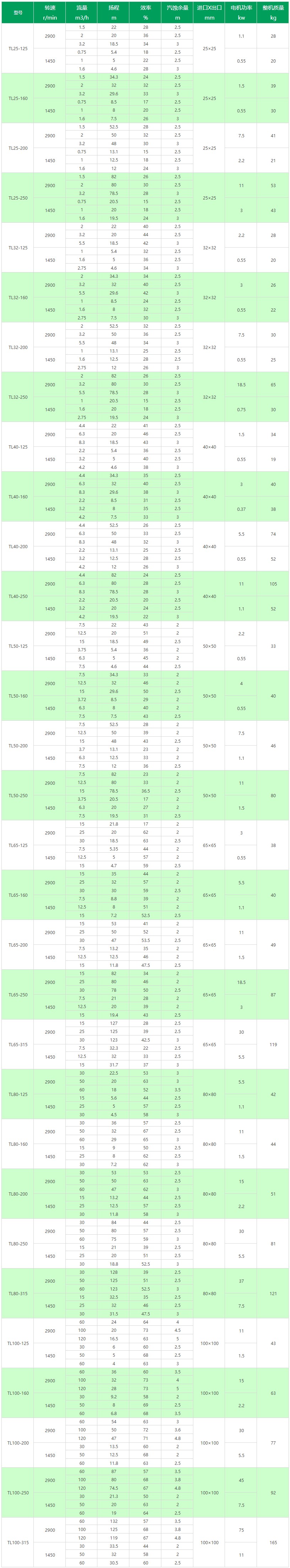

四、性能参数表:
